注膠係統採用新型齒輪泵和注膠槍，注膠穩定
操作台和熔膠係統為分體佈局，使用靈活
注膠係統各部件採用模組化設計，維修及保養方便快速
合模採用氣液增壓缸，適合注膠量大的產品
注膠壓力大小可通過麵板壓力調節閥進行調節
可選配多段壓力控製係統，注膠壓力控製更精確
自診功能和各種故障報警
三段控溫，膠缸、膠管和膠槍均可獨立控製，溫控準確
定時加熱、超溫報警和自動停止加熱功能
工作保護採用雙手操作按鈕、光幕
工作臺配備產品頂出裝置，方便取出產品
運用範圍
低壓注膠設備主要應用於精密敏感電子元器件封裝，例如：電池、感測器、線圈、線束、連接器、PCBA等，製程壓力低（0-6MPa），不會損傷零部件，無化學反應，成型快速，冷卻即成型，成型後產品具有絕緣、防水、固定、保護等性能。
側式注膠可給予多模穴與滑塊機構的模具較大的運用空間，並可以避免於產品正上方留下進料痕跡，適合封裝尺寸較大或外形複雜的產品。
產品規格
設備尺寸 / 重量 | 970 mm x 970 mm x 1890 mm / 400 Kg |
工作臺高度 | 850 mm |
總佔用地麵尺寸 | 970 mm x 1700 mm |
包裝尺寸 / 重量 | 1010 mm x 990 mm x 2120 mm / 440 kg |
熔膠係統 | 5升熔膠缸 x 1 |
自動加料係統 | 選配 |
最大注膠量 | 5.8g / RPM |
注膠槍型號與角度 | LPMS-G10 x 1 /36.4°或90° |
注膠管 | 1.2m x 1 |
輸入電壓 | 200-240VAC/1Phase/50Hz |
溫控分區 | 3 |
溫度範圍 | 室溫至250℃ |
最大功率 | 4.5 kw |
馬達功率 | 120W |
最低工作氣壓 | 0.5 Mpa |
用氣量 | 0.1 m3 / min |
合模方式 | 氣液增壓缸 |
合模壓力 | 10T |
合模行程 | 150mm |
脫模方式 | 氣缸 |
脫模力 | 980 N |
脫模行程 | 10 mm |
控製係統 | 7 ”人機介麵，PLC控製 |
安全保護 | 雙手操作按鈕、光柵 |
標準模具尺寸 | 230 mm x 120 mm x 150 mm / 25kg |
模具最大尺寸 | 300 mm x 200 mm x 150 mm |
低壓注塑機和模具外型尺寸圖

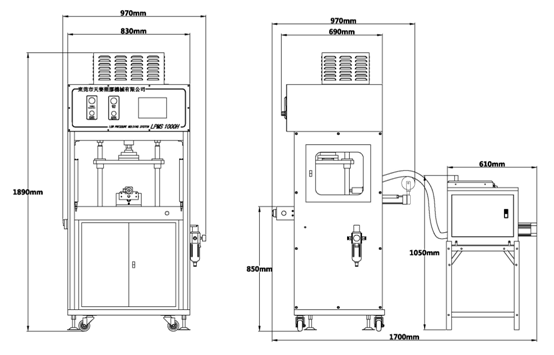

低壓注膠機機外形尺寸

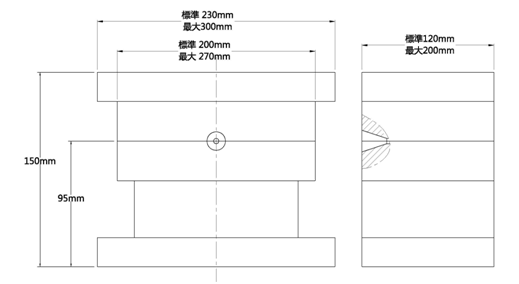

低壓注塑模具外形尺寸
