側式低壓注膠機
側式注膠單工位一體低壓注膠機

LPMS 600

側式注膠單工位一體低壓注膠機

  • 注膠槍直接與膠缸連接，結構緊湊，注膠穩定

  • 熔膠係統和工作臺採用一體式設計，占地空間小

  • 速熔式膠缸，以6208熱熔膠為例，加熱200℃，18分鐘可作業

  • 注膠係統各部件採用模組化設計，維修及保養方便快速

  • 注膠壓力大小可通過麵板壓力調節閥進行調節

  • 可選配多段壓力控製係統，注膠壓力控製更精確

  • 二段控溫，膠缸、注膠槍均可獨立控製

  • 定時加熱、超溫報警和自動停止加熱和自診功能和各種故障報警功能

  • 工作保護採用雙手操作按鈕、光柵

  • 槍前後位置可快速調整，更換模具方便

  • 產品頂出裝置，方便取出產品

  • 可選配膠料乾燥機和自動加料係統，提升工作效率


標籤:   側式低壓注膠設備 低壓注膠機

運用範圍



    側式注膠係列, 給予多模穴與滑塊機構的模具較大的運用空間，適用於各式低壓熱熔膠成型樹脂對產品注膠包封。製程壓力低（0-6MPa），不會損傷零部件，無化學反應，成型快速，冷卻即成型，成型後產品具有絕緣與防水等性能。廣泛應用於：電池、感測器、線圈、線束、連接器、PCBA等精密敏感電子元器件的封裝與保護。


產品規格

設備尺寸/重量

800 mm x 830 mm x 1650 mm / 320 kg

佔地麵積

800 mm x 830 mm

工作檯麵離地高度

850 mm

包裝尺寸/重量

1060 mm x 1020 mm x 1750 mm / 355 kg

熔膠係統與數量

MT-03-600 x 1

自動加料係統

選配

最大注膠量

5.8 g / RPM

注膠槍型號與角度

LPMS-G02 x 1 / 36.4° 或90°

注膠管編號與數量

N/A

輸入電壓

200-240VAC / 1 Phase / 50 Hz

溫控分區

2

溫度範圍

室溫至250℃

最大功率

4 Kw

馬達功率

120 W

最低工作氣壓

0.5 MPa

用氣量

0.1 m3 / min

合模方式

氣缸

合模力

1.2 T

合模行程

125 mm （選配150 mm）

脫模方式

氣缸

脫模力

980 N

脫模行程

10 mm

控製係統

7 ”人機介麵，PLC控製

安全保護

光柵、左右安全門、後保護罩

標準模具尺寸

180 mm x 100 mm x 150 mm / 16 kg

模具最大尺寸

250 mm x 120 mm x 150 mm

可注塑產品設計最大尺寸

50 mm x 45 mm x 7 mm


低壓注塑機和模具外型尺寸圖

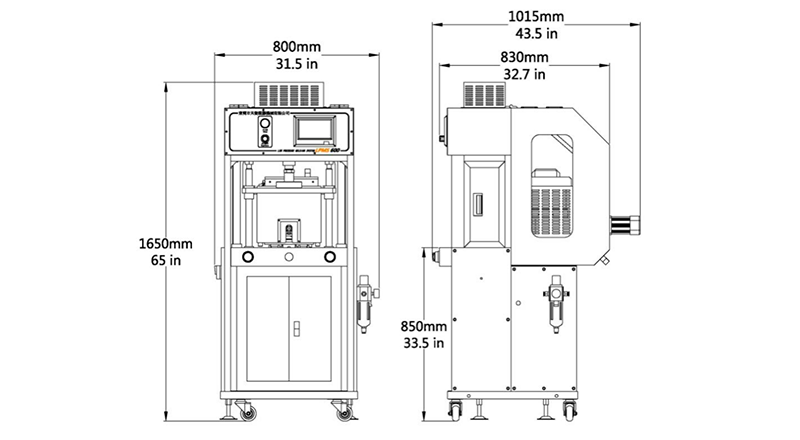

低壓注膠機機外形尺寸

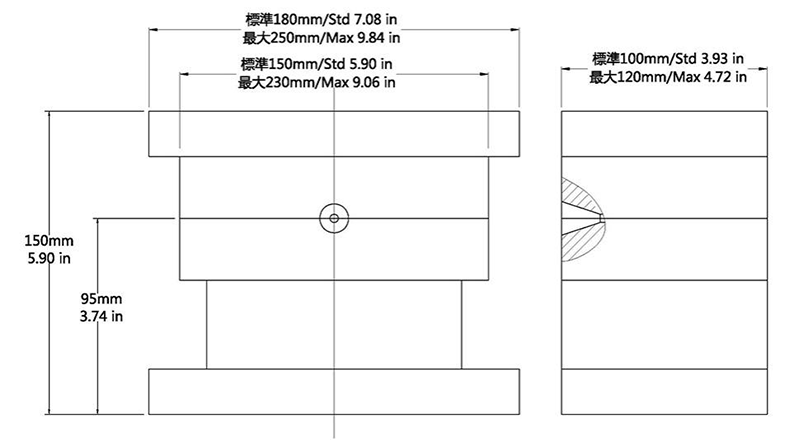

低壓注塑模具外形尺寸


設備視頻
