轉盤式工作台，一個上模對應兩個下模，顯著提高生產產效率;
采用浮動式轉盤結構，合模精度高，使用壽命長;
注膠係統新式齒輪泵和安全閥，結構緊湊，注膠穩定, 故障率低;
注膠係統采用熱流道注膠口設計，縮短注膠時間、節省膠料，產品外形更美觀;
熱嘴位置可移動對應不同尺寸的電池， 比熱流道運用更廣泛，更靈活;
合模采用氣液增壓缸，合模速度快，合模力大，滿足注膠量大的聚合物電池的生產;
注膠壓力大小可通過麵板壓力調節閥進行調節，操作方便;
機台多段控溫, 膠缸、膠管、熱嘴均可獨立控製;具備超溫報警和自動停止加熱功能;
配置雙膠缸,生產注膠量較大的電池時不易缺膠，注膠更穩定;
工作保護采用雙手操作按鈕和安全光幕，同時配置安全門;
模架設計可容易互換,工作台內建產品頂出裝置。
運用範圍
頂式低壓注膠機係列，對左右平行連續式線材出線模具設計更合理可靠，適用於各式低壓熱熔膠成型樹脂對產品注膠包封。製程壓力低（0-6Mpa），不會損傷零部件，無化學反應，成形快速，冷卻即成型，成型後產品具有絕緣與防水等性能。
廣泛應用於：鋰電池、聚合物電池的頭部注膠、四麵灌膠以及感測器、線圈、線束、連接器、PCBA等精密對壓力敏感的電子元件的包封。
產品規格
設備尺寸/重量 | 1020x1200x2010mm/450Kg |
工作臺高度 | 855mm |
佔地麵積 | 約1020×2200mm |
包裝尺寸/重量 | 1150×1300×2100mm/500Kg |
熔膠係統與數量 | LPMS MT05-900HMD x2 |
最大注膠量 | 5.8g / RPM |
自動加料係統 | 選配 |
注膠槍 | 可調式熱流道係統 |
熱嘴數量 | 2或4 （根據產品確定) |
熱嘴前後可調範圍 | 50--100mm |
注膠管編號與數量 | LPMS-TH16Jx2 |
輸入電壓 | 200-240VAC/50or60Hz |
溫控分區 | 10或12 （根據熱嘴數量確定) |
溫度範圍 | 室溫至230℃ |
最大功率 | 11Kw |
馬達功率 | 120 W |
最低工作氣壓 | 0.5MPa |
用氣量 | 0.1m3/min |
合模方式 | 氣液增壓缸 |
合模力 | 最大5T 選配10T |
合模行程 | 75mm |
開模力 | 最大350 Kg |
脫模方式 | 氣缸 |
脫模力 | 980 N |
脫模行程 | 10 mm |
安全保護 | 光柵、安全門 |
控製係統 | PLC+7" HMI |
模具尺寸 | 300 mm x 260 mm x 390mm (詳情見模具尺寸圖) |
可注塑產品最大設計尺寸 | 100x90x18mm |
機台和模具外型尺寸圖

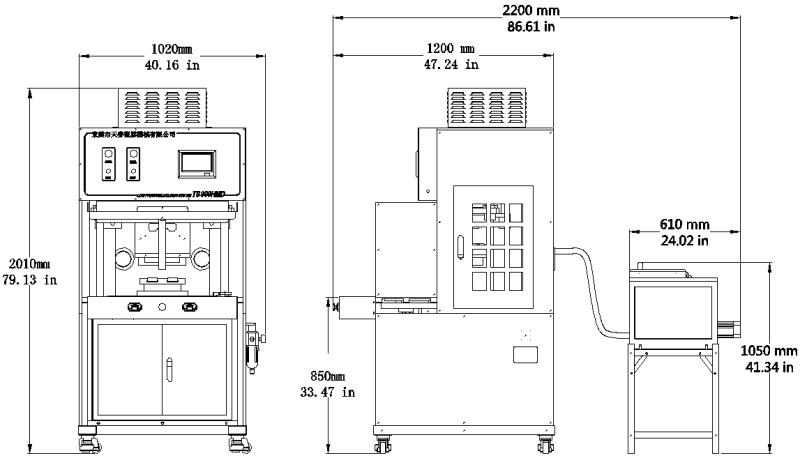

低壓注膠機機外形尺寸

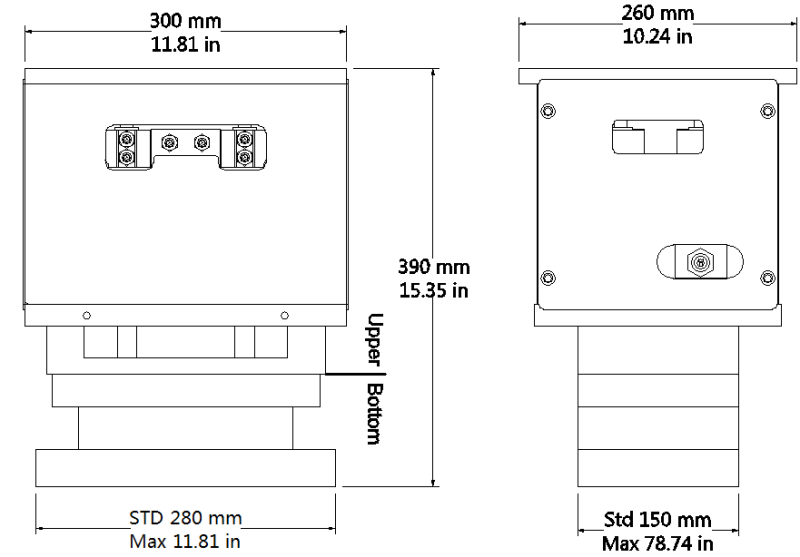

低壓注塑模具外形尺寸
