合模采用氣液增壓缸，適合注膠麵積較大、注膠量大產品的大批量生產
熱流道閥針直接頂在產品上注膠，無水口料，降低膠料成本
注膠時間比普通機器短，提高生產效率，滿足大批量產品的生產需求
注膠壓力大小可通過麵板壓力調節閥進行調節
注膠係統各部件采用模塊化設計，維修及保養方便快速
自診功能和各種故障報警
分段獨立控溫，溫控精確
定時加熱、超溫報警和自動停止加熱功能
工作保護采用雙手操作按鈕、光柵
產品頂出裝置，方便取出產品
運用範圍
頂式低壓注膠機係列，對左右平行連續式線材出線模具設計更合理可靠，適用於各式低壓熱熔膠成型樹脂對產品注膠包封。製程壓力低（0-6Mpa），不會損傷零部件，無化學反應，成形快速，冷卻即成型，成型後產品具有絕緣與防水等性能。
廣泛應用於：電池、傳感器、線圈、線束、連接器、PCBA等包封。
產品規格
設備尺寸 （寬度，深度，高度）/ 重量 | 1400mm x 800mm x 1920mm / 600kg |
占地麵積 | 1400mm x 1700mm |
工作台麵離地高度 | 905mm |
包裝尺寸 / 重量 | 1470mm x 960mm x 2140mm / 640kg |
熔膠係統 | 5升熔膠缸x 2 |
自動加料係統 | 選配 |
最大注膠量 | 5.8 g / RPM |
注膠槍型號與角度 | 熱流道係統 |
注膠管 | 1.6米 x 2 |
輸入電壓 | 單相200-240VAC / 50Hz |
溫控分區 | 12或16，根據產品設計 |
單個工位熱嘴數量 | 2或4，根據產品設計 |
溫度範圍 | 室溫至250℃ |
最大功率 | 14Kw |
馬達功率 | 120W x 2 |
最低工作氣壓 | 0.5MPa |
用氣量 | 0.18 m3 / min |
合模方式 | 氣液增壓缸 |
合模力 | 最大5噸（選配10噸） |
合模行程 | 150mm |
脫模方式 | 氣缸 |
脫模力 | 980N |
脫模行程 | 10mm |
控製係統 | 7 ”人機接口, PLC控製 |
安全保護 | 光柵 |
標準模具尺寸 | 250mm x 150mm x 308mm / 75kg |
模具最大尺寸 | 300mm x 200mm x 308mm |

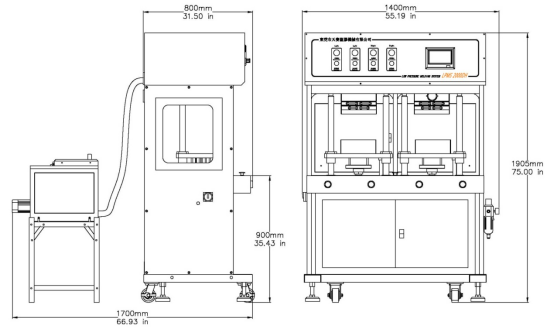

低壓注膠機機外形尺寸
低壓注塑模具外形尺寸
