運用範圍
頂式低壓注膠機係列，對左右平行連續式線材出線模具設計更合理可靠，適用於各式低壓熱熔膠成型樹脂對產品注膠包封。製程壓力低（0-6Mpa），不會損傷零部件，無化學反應，成形快速，冷卻即成型，成型後產品具有絕緣與防水等性能。
廣泛應用於：電池、傳感器、線圈、線束、連接器、PCBA等包封。
產品規格
設備尺寸（寬度，深度，高度） / 重量 | 1245 mm x 945 mm x 1980 mm / 660 kg |
佔地麵積 | 1245 mm x 1700 mm |
工作檯麵離地高度 | 1120 mm |
包裝尺寸/重量 | 1330 mm x 960 mm x 2130 mm / 700 kg |
熔膠係統與數量 | MT-05-8000HMG x 2 |
自動加料係統 | 選配 |
最大注膠量 | 5.8 g / RPM |
注膠槍型號與角度 | LPMS-G08 x 2 / 36.4° |
注膠槍間距 | 最小60 mm |
頂杆間距 | 50 mm |
注膠管編號與數量 | LPMS-H16J x 2 |
輸入電壓 | 200-240VAC / 1 Phase / 50Hz |
溫控分區 | 6 |
溫度範圍 | 室溫至250℃ |
最大功率 | 10 Kw |
馬達功率 | 120 W |
最低工作氣壓 | 0.5 MPa |
用氣量 | 0.1 m3/min |
合模方式 | 氣液增壓缸 |
合模力 | 最大5T （選用10T) |
合模行程 | 150 mm |
脫模方式 | 氣缸 |
脫模力 | 2515 N |
脫模行程 | 50 mm |
控製係統 | 7 ”人機介麵，PLC控製 |
安全保護 | 安全門、光柵 |
模具最大尺寸 | 400 mm x 300 mm x 150 mm |
模具最小尺寸 | 200 mm x 150 mm x 150 mm |
可注塑產品設計最大尺寸 | 100 mm x 90 mm x 18 mm |
機台和模具外型尺寸圖
低壓注膠機機外形尺寸

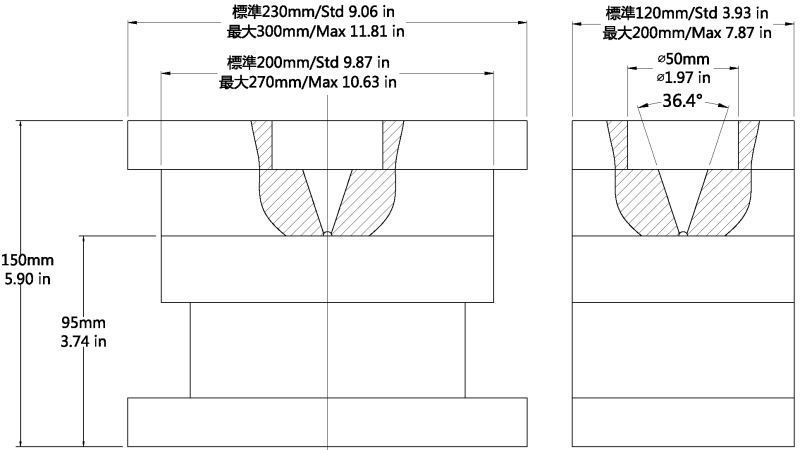

低壓注塑模具外形尺寸
