操作台和熔膠係統采用分體式設計，使用靈活
注膠壓力大小可通過麵板壓力調節閥進行調節
可選配多段壓力控製係統，注膠壓力控製更精確
注膠係統各部件采用模塊化設計，維修及保養方便快速
自診功能和各種故障報警
三段控溫，膠缸、膠管和膠槍均可獨立控製
定時加熱、超溫報警和自動停止加熱功能
工作保護采用雙手操作按鈕、光柵
產品頂出裝置，方便取出產品
運用範圍
側式熱熔膠低壓注塑機係列的注膠咀位於模具側麵，當產品較大時模具隻能設計為一模一穴，采用側式注膠可避免在產品正上方注膠而留下進料痕影響產品美觀。適合封裝尺寸較大或外形複雜產品。
低壓注膠製程壓力低（0-6MPa），不會損傷零部件，無化學反應，成型快速，冷卻即成型，成型後產品具有絕緣與防水等性能。應用於精密敏感電子元器件封裝，例如：電池、傳感器、線圈、線束、連接器、PCBA等
產品規格
設備尺寸/重量 | 970 mm x 970 mm x 1700 mm / 325 kg |
占地麵積 | 970 mm x 1700 mm |
工作台麵離地高度 | 840 mm |
包裝尺寸/重量 | 1010 mm x 990 mm x 1850 mm / 365 kg |
溶膠係統與數量 | MT-05-1000 x 1 |
自動加料係統 | 選配 |
最大注膠量 | 5.8 g / RPM |
注膠槍型號與角度 | LPMS-G10 x 1 / 36.4°或90° |
注膠管編號與數量 | LPMS-H12J x 1 |
輸入電壓 | 200-240VAC / 1 Phase / 50 HZ |
溫控分區 | 3 |
溫度範圍 | 室溫至250℃ |
最大功率 | 4.5 Kw |
馬達功率 | 120 W |
最低工作氣壓 | 0.5 MPa |
用氣量 | 0.1m3 / min |
合模方式 | 氣缸 |
合模力 | 最大1.2 T |
合模行程 | 125 mm |
脫模方式 | 氣缸 |
脫模力 | 980 N |
脫模行程 | 10 mm |
控製係統 | 7 ”人機界麵， PLC控製 |
安全保護 | 光柵 |
標準模具尺寸 | 230 mm x 120 mm x 150 mm / 25 kg |
模具最大尺寸 | 300 mm x 200 mm x 150 mm |
可注塑產品設計最大尺寸 | 60 mm x 50 mm x 18 mm |
低壓注塑機和模具外型尺寸圖

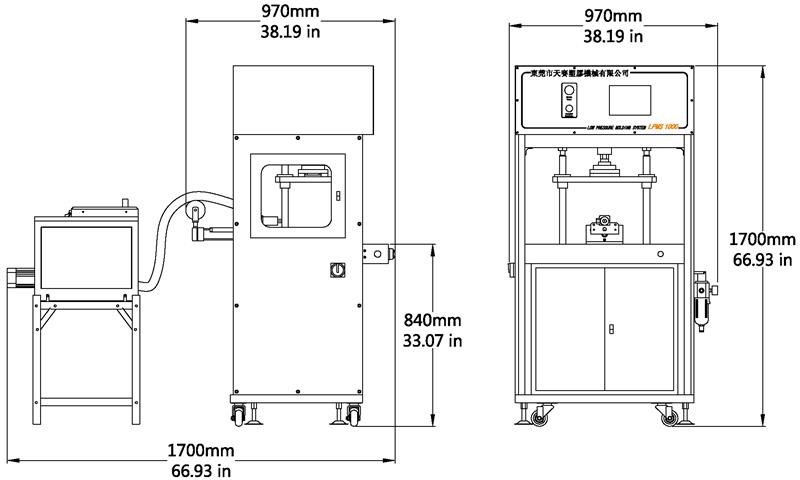

低壓注膠機機外形尺寸

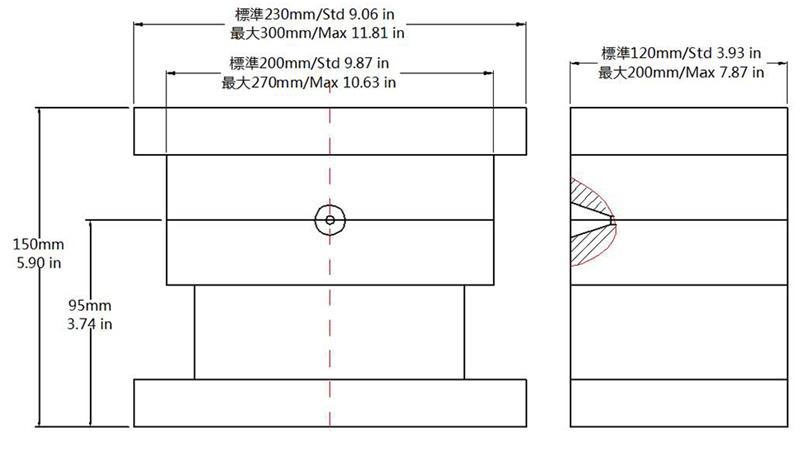

低壓注塑模具外形尺寸
